浪涌保護器安裝在供電系統或通信系統中。為了防止直接或間接雷電引起的瞬時電壓升高，保護系統中的電氣設備。浪涌保護器需要正確安裝才能起到防雷的作用。下面易造小編詳細給大家介紹低壓SPD浪涌保護器的安裝和保護。

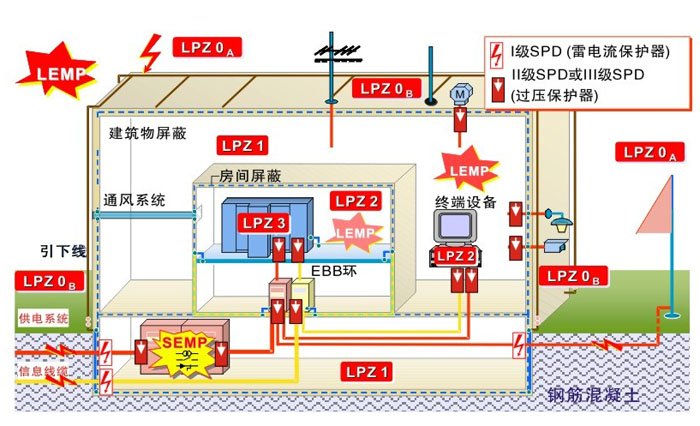

一、根據防雷分區及其類型，YSPD系列浪涌保護器安裝位置如下：

T1級：主要作用是泄放，波形為10/350μs，主要用于LPZ0區與LPZ1區分界處（總配電箱、低壓變壓器進線柜），使系統設備免遭雷電擊中線路而引起的浪涌電流損害。

T2級：主要作用是限壓，它將上一級殘留浪涌電壓值限定到1.5KV—2.0KV，其波形為8/20μs，用于LPZ1區與LPZ2區分界處或以后的雷電防護分界處（樓層配電箱、電表箱或終端箱），防止由于間接雷擊或開關操作引起的瞬態浪涌電壓。

T3級：主要作用是鉗壓，安裝在防雷分區LPZ2往后（次級電源面板，靠近靈敏設備）的區域。對線路末端用電設備進一步保護。

二、在SPD選型適配時，都會遇到共模保護和差模保護，那么，它們究竟是什么呢？易造小編帶您了解低壓SPD浪涌保護器的安裝和保護：

雷擊發生時，周圍產生瞬變電磁場，該電磁場內的導線和金屬感應干擾電壓，分為差模干擾電壓和共模干擾電壓。

差模干擾電壓出現在兩個信號線之間，與有用信號串聯，導致測量誤差或誤動作。

共模干擾電壓在對稱工作的兩條線路上出現在線路的電中性點和接地點之間，信號的兩條線具有相同的干擾電壓。

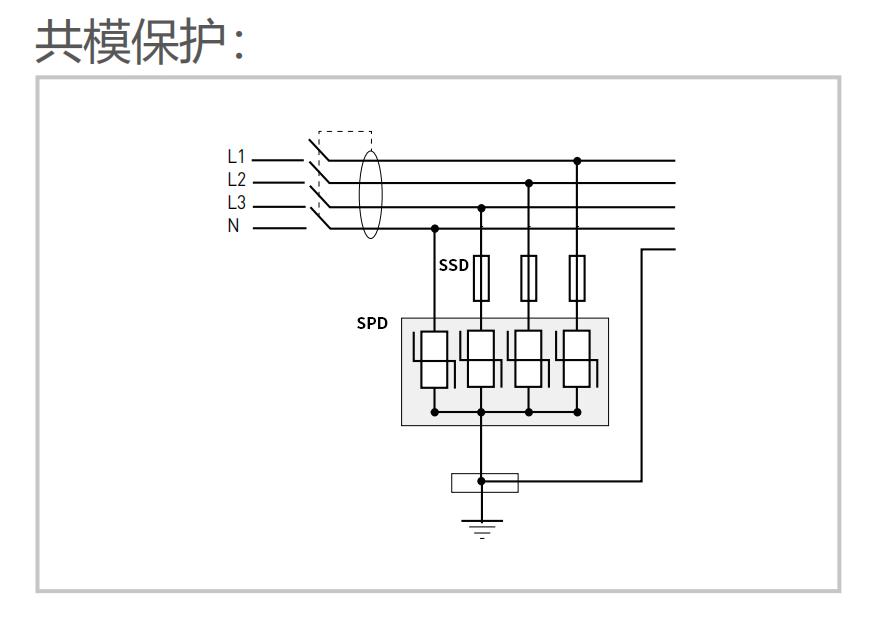

1. 共模保護：指浪涌保護器(SPD)接在相線、中性線對地線之間，線路與設備內電路和器件對地絕緣。

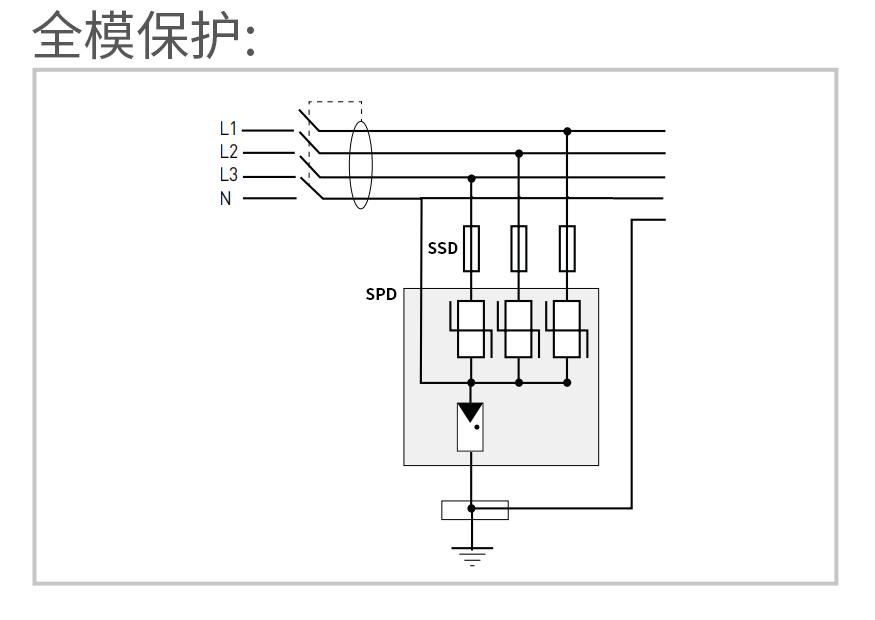

1.全模保護是既有共模保護又有差模保護，既可以防止相對地，中對地的過電壓，又可避免相對中的過電壓。

差模保護：浪涌保護器(SPD)連接在相線和中性線之間或相線和相線之間。保護設備兩個輸入端之間的電路和設備。

三、安裝浪涌保護器時怎么接線呢？

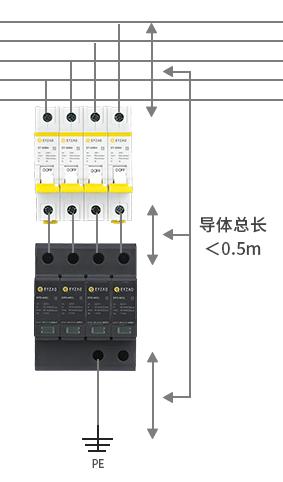

1.在根據GB 50343《建筑物電子信息系統防雷技術規范》5.4.3.8規定：電源線浪涌保護器安裝在各個位置時，浪涌保護器的連接線應短而直，總長度不應大于0.5m。

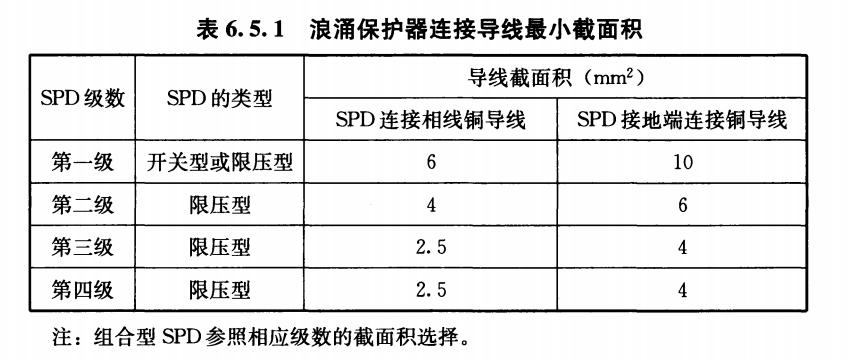

2.接線時，應根據上圖標準選擇導線，不得小于連接導線的zui小截面積。在實際安裝中。第二級SPD的連接導線截面積必須＞6mm2,第1級SPD的連接導線截面積必須≥16mm2。

四、安裝過程中應該注意：

(1)浪涌保護器之間的能量協調問題:

如果電壓開關型浪涌保護器與限壓型浪涌保護器之間的線路長度小于10米，與限壓型浪涌保護器之間的線路長度小于5米，則應在兩級浪涌保護器之間增設退耦裝置。當浪涌保護器具有能量自動配合功能時，浪涌保護器之間的距離不受限。

(2)被保護設備的耐沖擊電壓額定值：

浪涌保護裝置安裝時應考慮被保護裝置的Uw值(抗沖擊電壓額定值)，其Up值必須小于Uw值。設備越精密，其抗沖擊電壓額定值越低，所以需要選擇的SPDUp值也越低。

低壓SPD浪涌保護器的安裝和保護,合理的安裝浪涌保護器，更有效地保護電子設備不受過電壓的損害，發揮出更好的保護效果。杭州易造科技專注防雷十余年，自主研發生產的YSPD系列浪涌保護器滿足用戶任何需求，專業團隊提供一對一定制服務，24小時上門安裝，綜合考慮浪涌保護器安裝位置、接線形式、保護模式的選擇，產品生產用心，客戶使用放心。歡迎垂詢。
