對于TT系統，可使用過電流保護裝置、剩余電流保護裝置（RCD）以及故障電壓保護裝置作為“在故障條件下防止電擊”的保護措施。這意味著，在TT系統中，I、II級電涌保護器只允許安裝在上述保護裝置的上游，以便在SPD發生故障時確?！霸诠收蠗l件下防止電擊”的措施有效。

如果在RCD下游布置I、II級SPD時，由于沖擊電流對PE線泄放，這個泄放過程可被RCD誤認為是漏流而將電路切斷，這種情況可能存在。假設I級SPD動作時，由于部分雷電流的動態特性，可能造成RCD的機械損壞，會使“在故障條件下防止電擊”的保護裝置失效，須避免這種狀態，保護人身安全。

因此，在TT系統，I、II級電源防雷器必須安裝在故障電流保護裝置的下流。并且I、II級SPD在TT系統中的安裝必須滿足過流保護裝置的使用條件，以達到“在故障條件下防止電擊”的保護效果。

在發生故障時，過電流保護裝置必須能夠?qū)⒊霈F(xiàn)的短路電流在5秒內自動切斷。如果按照?qǐng)D一和圖二接線方式，那么在發生故障時，只會產生接地故障電流，而不會產生短路電流。但是，有時候這些接地故障電流并不會在要求的時間內使上游過電流保護裝置跳閘。

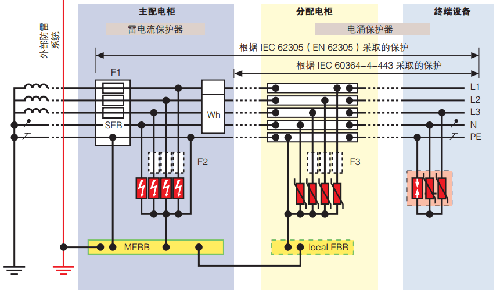

圖一：TN-C-S外部防雷系統

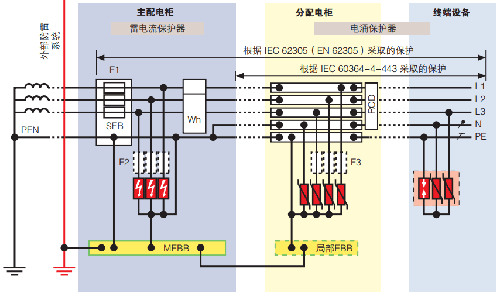

圖二：TN-S外部防雷系統

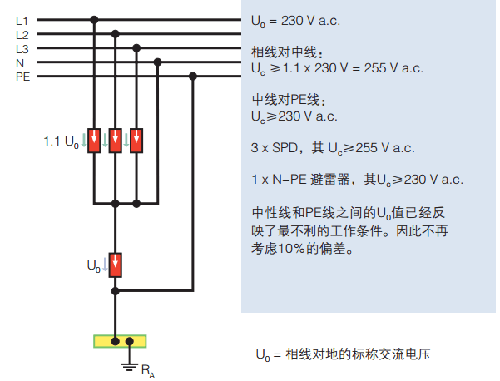

這些所謂的“N-PE避雷器”要滿足一些特殊要求：一方面，必須承載經L1、L2、L3線的部分電流總和；另一方面，其中性點可能會有偏移，因此須具備100A_rms以上的續流抑制能力。

TT系統中對于I級SPD而言：：

1. 對于L和N之間使用的SPD，其雷電流承載能力必須按照IEC 62305-1規定的雷電保護等級I、II、III/IV進行設計。

1. 對于N和PE之間的SPD的雷電流承載能力，必須滿足以下值：

雷電保護等級：

I： I_imp≥100KA(10/350us)

II： I_imp≥75KA(10/350us)

III/IV： I_imp≥50KA(10/350us)

II級SPD也安裝在L-N之間和N-PE之間。對于N-PE之間的SPD，三相系統中放電能力不小于20KA（8/20us），單相系統中放電能力不小于In≥10KA（8/20us）。

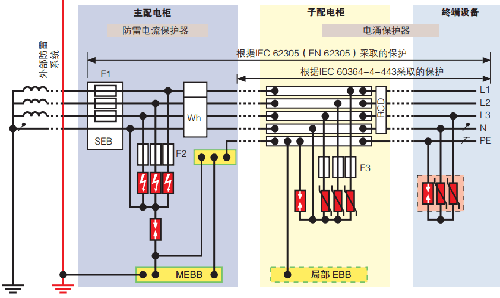

下圖為TT系統中SPD的連接方式，對于III級電涌保護裝置，在TN系統中一樣安裝在RCD的下游。一般而言，III級SPD泄放沖擊電流非常低，以致于這個過程不會被RCD視作為剩余電流。
